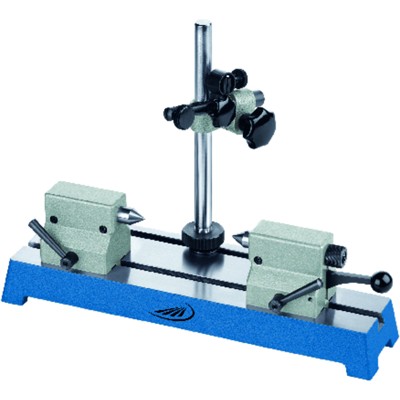

Mahr – 818 Rundlaufprüfgerät mit Spitzen h=50 mm x 200 mm

BESCHREIBUNG

Rundlaufprüfgerät mit Spitzenböcken MarStand 818|
Spitzenabstand: 0 – 200 mm|
Spitzenhöhe: 50 mm|
Lieferumfang: Messbank, Messgestänge 818 XNB, Spitzenböcke, ohne Anzeigegerät

TECHNISCHE DATEN

Abmessung d in mm16 mmAnwendungFür schnelle und einfache Rundlaufprüfung zwischen Spitzen Bei der Aufnahme einer Welle zwischen Spitzen ist die Bezugsachse für die Rundlaufmessung meist identisch der Drehachse bei der Fertigung. Bei diesem Prüfverfahren ist daher eine kleine Rundlaufabweichung zu erwarten.ArtikelartEAufnahmebohrung8H7Gewicht10.36 kgGewindesteigung in mm (Proxy)NeinGewindesteigung in TPI (Proxy)NeinKalibrierungsartUnkalibriertLieferumfangohne AnzeigegerätMax. Werkstückbelastung pro Reitstock kg (HP)5 kgProduktbezeichnungRundlaufprüfgerät mit SpitzenböckenProdukteigenschaftenBestehend aus: Messbank: Ebenheit der Auflagefläche nach DIN 876-2 Mit 2 T-Nuten zur Aufnahme der Spitzenböcke und des Messgestänges Messgestänge 818 XNB: Auslegearm mit einem Gelenk Aufnahme für Anzeigegeräte mit Schaft-Ø 8 mm mit Feineinstellung Spitzenböcke: Beide Spitzenböcke verschiebbar Rechter Spitzenbock mit rückziehbarer Spannspitze Linker Spitzenbock mit fester Gegenspitze Spitzenböcke mit Spitzenhöhe 75 mm zusätzlich mit 90° Prismen für Werkstücke ohne Zentrumsbohrung (für Auflagedurchmesser bis 20 mm)Produktgewicht8.00 kgProduktgruppenbezeichnungMesstische. Messstative. RundlaufprüfgeräteProduktgruppennameMarStandProdukttyp818Spitzenabstand0 – 200Spitzenhöhe50 mmUNSPSC 60341111600Zulässiger Spitzenversatz Höhe0.05 mmZulässiger Spitzenversatz seitlich0.05 mm
